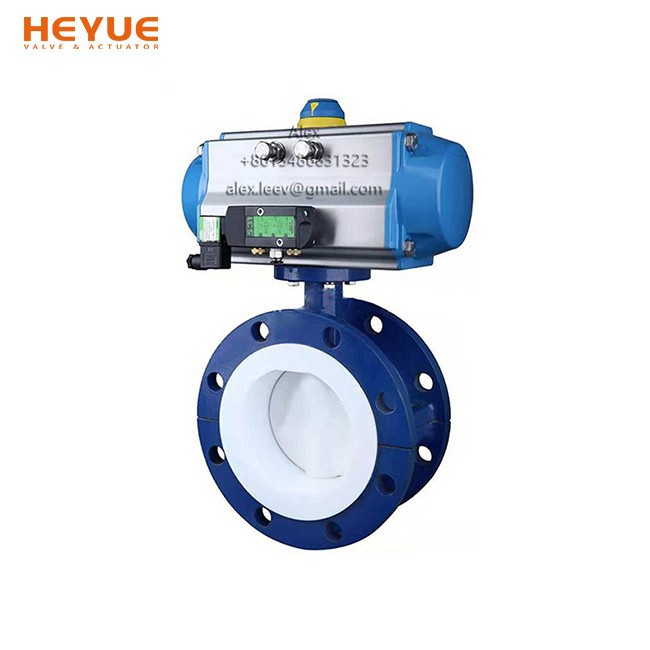

공압 버터플라이 밸브

압력 제어
정밀한 유량 제어 외에도 버터플라이 밸브는 압력 제어에도 탁월합니다. 유체가 밸브를 떠난 후 신속하게 에너지를 회복하기 전에 작동 중에 최소한의 압력 강하가 발생합니다. 이는 펌프 시스템이 일정한 유체 압력으로 효율적으로 작동하도록 유지합니다.

높은 내구성
과열은 애플리케이션의 과도한 사용에 관계없이 공압식 액추에이터의 문제가 되지 않습니다. 이러한 기기는 다른 기기에 비해 지속적인 압력을 견딜 수 있으므로 더 긴-사용 기간을 제공합니다.

높은 신뢰성
기능성 측면에서 볼 때, 공압식은 신뢰성이 매우 높은 것으로 간주됩니다. 이는 주로 가스를 에너지로 전환하는 과정을 고도로 제어할 수 있는 덕분입니다. 이미 언급한 바와 같이 내구성이 뛰어나다는 사실은 성능 표준이 높고 이러한 장치의 수명이 길다는 것을 의미합니다.

청정기술
공압식은 위생이 필수적인 응용 분야에 사용하기에 선호되는 장치입니다. 이는 주로 유체가 아닌 공기를 사용하기 때문입니다. 압축 공기에는 유해한 화학 물질이 없으므로 응용 분야가 오염되지 않도록 보호합니다. 물론 이는 제약, 식품 및 음료 산업에서 매우 중요합니다.

가볍고 컴팩트함
버터플라이 밸브는 매우 가볍고 컴팩트한 설계로 합리적인 유량 제어를 제공하기 때문에 여러 응용 분야에 적합합니다. 일반적으로 보다 극단적인 유체 처리에는 금속-시트 밸브를 사용하는 반면, 연성-시트 버터플라이 밸브는 압력과 온도가 낮은 응용 분야에 가장 적합합니다. 버터플라이 디스크는 공간을 거의 차지하지 않지만 대부분의 펌프 시스템에 충분한 강도를 제공합니다.

간단하고 비용 효율적
버터플라이 밸브는 설계가 매우 간단하며 유지 관리 요구 사항이 최소화됩니다. 설치 및 작동이 쉽습니다. 또한 일반적으로 동일한 크기의 볼 밸브보다 가격이 훨씬 저렴합니다. 효과적으로 작동하는 데 많은 토크가 필요하지 않으며 에너지-효율적인 작동을 위해 자동화할 수 있습니다.

빠르고 효율적
90-회전 반경은 작동 시 빠른 밀봉을 가능하게 하여 밸브를 켜고 끄는 데 최소한의 노력으로 보다 정확한 흐름 제어를 제공합니다. 제로-오프셋, 이중-오프셋 및 삼중 오프셋을 포함한 다양한 버터플라이 밸브를 고려해야 합니다. 일반적으로 압력에 따라 필요한 유형이 결정됩니다. 오프셋이 높을수록 밸브가 처리할 수 있는 압력이 커집니다.

제로 오프셋 버터플라이 밸브
동심 버터플라이 밸브라고도 알려진 제로 오프셋 버터플라이 밸브에서 스템은 시트 중앙에 있는 디스크의 중심선을 통과합니다. 이 모든 것이 밸브 본체 내부 중앙에 있습니다. 밸브 본체, 시트 및 디스크는 닫힌 위치에 있을 때 동심원을 이루게 됩니다. 디스크는 중심축을 중심으로 회전합니다. 이것은 360도 회전을 허용합니다. 완전히-열린 위치에서 흐름은 디스크의 각 측면에서 두 부분으로 나뉘며 이제 흐름과 평행합니다. 이 유형의 장점은 시트가 밸브 본체를 덮고 있기 때문에 흐르는 매체가 밸브 본체와 접촉하지 않는다는 것입니다.
제로 오프셋 버터플라이 밸브는 밀봉 중 소프트 시트의 유연성과 변형에 의존하기 때문에 탄성이 있는 소프트 시트를 가지고 있습니다. 이로 인해 디스크 가장자리가 시트 위로 미끄러져 들어가 작동 중에 디스크 가장자리 사이에 완전한 마찰이 발생합니다. 이로 인해 밸브의 수명이 단축됩니다. 설계상 시트는 고분자 또는 탄성 재료로 제작되어야 하므로 더 낮은 압력 및 온도 등급으로 제한됩니다.

이중 오프셋 버터플라이 밸브(고-성능 버터플라이 밸브)
이중 오프셋 버터플라이 밸브에서 스템 축은 시트와 본체의 중심선 뒤에서 오프셋되고(첫 번째 오프셋), 스템 축은 밸브의 수직 중심선에서 추가로 오프셋됩니다(두 번째 오프셋). 디스크가 열리면 시트가 씰에서 들어 올려집니다. 이는 밸브가 열리고 닫히는 첫 번째 및 마지막 10도 동안 마찰을 각각 감소시킵니다. 이로 인해 제로 오프셋 버터플라이 밸브보다 밸브 작동이 더 원활해지고 밀봉 성능이 향상되며 서비스 수명이 길어집니다.
제로 오프셋 버터플라이 밸브와 마찬가지로 이중 오프셋 버터플라이 밸브는 소프트 시트를 사용합니다. 이 밸브는 액체 및 가스 파이프라인의 제로 오프셋 버터플라이 밸브보다 더 높은 압력과 온도를 견딜 수 있는 적당한 압력 및 온도 등급으로 제공됩니다.

트리플 오프셋 버터플라이 밸브
삼중 오프셋 버터플라이 밸브에서는 처음 두 오프셋(세 번째 오프셋) 외에 본체 밀봉 원뿔 축의 각도 오프셋이 만들어집니다. 이는 디스크 가장자리의 일치하는 프로필과 결합된 시트의 직각 원뿔형 프로필을 사용하여 수행됩니다. 이 오프셋은 밸브를 열고 닫는 동안 시트와 디스크의 접촉을 제거하므로 마찰도 제거됩니다. 버터플라이 밸브가 완전히 닫혀 있는 동안에만 접촉이 발생합니다. 이는 디스크가 더 이상 회전하는 것을 방지하는 기계적 정지 장치 역할도 합니다.
삼중 오프셋 버터플라이 밸브를 설계하려면 금속 시트를 사용해야 합니다. 금속 시트는 소프트 시트보다 더 견고하고 단단하기 때문에 고온과 높은 유체 압력을 견딜 수 있습니다. 이는 밸브 마모를 최소화합니다. 시트는 유체가 밸브에서 빠져나오지 않도록 밀봉 기능을 제공합니다. 삼중 오프셋 버터플라이 밸브는 제로 오프셋 및 이중 오프셋 버터플라이 밸브보다 수명이 더 깁니다.

웨이퍼 버터플라이 밸브
웨이퍼 버터플라이 밸브는 밸브 본체를 가로지르는 긴 볼트로 연결된 두 개의 파이프 플랜지 사이에 배치됩니다. 밸브 본체에는 밸브 본체 외부에 플랜지 구멍이 있을 수도 있고 없을 수도 있습니다. 평평한 밸브 면에 장착되는 O-링과 개스킷은 밸브 본체와 파이프 플랜지 사이의 양쪽에 배치되어 강력한 밀봉을 구현합니다.
웨이퍼 버터플라이 밸브는 가장 경제적인 연결 설계를 갖고 있지만 격리 밸브가 될 수 없으며 라인-의-서비스에 사용될 수 없습니다. 웨이퍼 버터플라이 밸브의 양쪽에서 유지 관리를 수행할 때는 전체 파이프라인을 종료해야 합니다.

러그 버터플라이 밸브
러그 버터플라이 밸브는 밸브 본체 외부로 돌출된 나사형 인서트(또는 러그)를 통과하는 볼트에 의해 두 파이프 플랜지 사이에 배치됩니다. 밸브는 밸브의 각 측면에 있는 두 개의 개별 볼트 세트로 지지되며 양쪽 러그에는 너트가 사용되지 않습니다. 이를 통해 밸브를 격리 밸브로 사용하거나 최종-라인 서비스에 설치할 수 있습니다-. 이 설계를 통해 밸브의 한쪽 면을 다른 면에 영향을 주지 않고 분해할 수 있습니다. 이렇게 하면 유지 관리 중 가동 중지 시간이 줄어듭니다.
그러나 파이프라인의 무게가 밸브 본체에도 분산되므로 밸브에 의해 추가 하중이 전달됩니다. 일반적으로 버터플라이 밸브의 압력 등급은 시트를 설계된 위치에 유지하는 데 도움이 되는 다운스트림 플랜지가 없기 때문에 라인 서비스의 끝-에-설치될 때 저하됩니다. 미디어는 시트를 변형시키고 디스크와 시트 씰을 밀어낼 수 있습니다.

이중-플랜지 버터플라이 밸브
이중-플랜지 버터플라이 밸브는 밸브 본체의 각 측면에 한 쌍의 플랜지가 내장되어 있습니다. 이는 파이프 플랜지의 치수와 일치합니다. 두 세트의 볼트와 너트가 각 측면의 밸브를 지지하는 데 사용됩니다. 이것은 강한 애착을 낳습니다. 이중-플랜지 버터플라이 밸브는 크기가 더 큰 버터플라이 밸브에서 더 많이 사용됩니다.

맞대기-용접 버터플라이 밸브
맞대기-용접 버터플라이 밸브는 파이프 사이에 직접 용접된 밸브입니다. 고압 서비스에 사용됩니다.-

●밸브는 어떤 방향으로도 설치할 수 있지만 특히 더 큰 크기의 경우 수직으로 설치하는 것이 가장 좋습니다. 이는 액추에이터나 기어박스가 당겨지려고 하여 샤프트에 가해지는 부하를 줄입니다.
●소형 버터플라이 밸브는 물 트럭 등 다양한 방향으로 장착되는 것이 일반적입니다. 이는 괜찮으며 일반적인 관행입니다.
●설치하기 전에 버터플라이 밸브, 시트 및 디스크의 재질을 확인하십시오. 보관이나 운송으로 인한 결함이 없는지 확인하십시오.
●밸브의 압력 등급과 적용 요구 사항을 확인하십시오.
●펌프나 다른 밸브에 직접 설치할 경우 버터플라이 디스크가 열릴 수 있도록 밸브 사이에 파이프 스페이서를 두십시오.
●밸브 설치 전 모든 용접 작업을 완료하고, 버터플라이 밸브 설치 전 플랜지가 상온까지 냉각되었는지 확인하십시오.
●설치 전 파이프 내부에 용접 찌꺼기, 찌꺼기, 녹, 기타 이물질이 없는지 확인하십시오. 필요한 경우 물이나 중성 세제로 세탁하세요.
●버터플라이 밸브와 접촉하는 플랜지 표면을 청소하여 녹이나 잔해물이 없는지 확인하십시오. 필요한 경우 물이나 중성 세제로 세탁하세요.
●플랜지에 변형이 생기거나 버터플라이 밸브가 플랜지에 어긋나지 않았는지 확인하십시오. 이는 플랜지/파이프와 올바르게 정렬되지 않고 디스크를 열고 닫으려고 할 때 디스크가 걸리는 버터플라이 밸브 문제의 가장 일반적인 원인입니다. 배관 어셈블리의 부하를 줄이기 위해 필요한 경우 밸브를 지지하십시오.
● 밸브 시트가 손상되지 않도록 주의하면서 스페이싱 볼트를 설치하고, 배관을 벌렸을 때 공간이 남도록 두 플랜지의 면대면을 조정합니다(유지 관리를 위해 밸브를 제거하거나 교체할 수 있는 충분한 공간).
●파이프의 중심이 맞춰지면 밸브가 빠지는 것을 방지하기 위해 밸브 바닥이 파이프 위에 놓일 수 있도록 볼트를 삽입하십시오.
볼트를 조이기 전에 밸브를 작동하여 배관이나 플랜지에 걸리지 않도록 하십시오.
●볼트를 단계별로 조여주면 균일한 압력이 가해지고 밸브와 플랜지 사이에 씰이 형성됩니다.
●설치가 완료되면 밸브를 여러 번 작동하여 충돌이 없는지, 설치 중에 움직이지 않는지 확인하십시오.
